ГЛАВА 3

Кузнечный

инструмент и приспособления

3.1. Классификация

кузнечного инструмента

По назначению кузнечный технологический инструмент для ручной ковки разделяется на основной, вспомогательный и измерительный.

Основным инструментом называется такой, с помощью которого заготовке придают форму и размеры, соответствующие чертежу на поковку. Различают опорный, ударный, накладной, подкладной, пробивной и парный инструменты.

Опорным инструментом являются наковальни, шпераки и нижние бойки молотов.

Ударным инструментом являются кувалды, молотки-ручники и верхние бойки молотов.

Накладной инструмент накладывают или устанавливают на заготовке и кувалдой или верхним бойком молота ударяют по нему. С помощью этого инструмента разрубают заготовку, получают поковку требуемой формы и приглаживают поверхности поковок. К нему относятся: зубила, набойки и гладилки, кузнечные топоры, обсечки, пережимки, обжимки и раскатки.

Подкладной инструмент устанавливают на наковальню (или подкладывают под заготовку), на него накладывают заготовку и разрубают, куют или изгибают. В результате получается поковка требуемой формы. Он как бы изменяет профиль наличника наковальни. К нему относятся: подсечки, нижники, специальные приспособления, гвоздильни и формы при ручной ковке; клиновые подкладки и подкладные штампы при ковке на молотах.

Парный инструмент состоит из следующих пар инструментов: подбоек-верхников и подбоек-нижников, обжимок-верхников и обжимок-нижников.

Пробивной инструмент — пробойники (бородки) и прошивки. При пробивке отверстий на молотах с этим инструментом применяют подставки, надставки и оправки.

Вспомогательный инструмент и приспособления применяют для захвата, транспортирования, поворота и поддержания заготовок во время ковки и при выполнении других операций, а также для облегчения труда кузнецов. К нему относятся различные виды клещей, приспособления и средства малой механизации при ручной ковке и ковке на молотах.

Измерительный инструмент предназначается для разметки и измерения размеров заготовок. Им измеряют и контролируют размеры поковок в процессе ковки и готовых горячих или холодных поковок. К нему относятся линейки стальные, складные метры, рулетки, штангенциркули и др. Этот инструмент применяется как при ручной, так и при ковке на молотах.

Кроме этого, кузнечный инструмент и приспособления разделяются на универсальные и специальные. Универсальный инструмент и приспособления используются для различных по форме и размерам поковок.

Специальный инструмент и приспособления применяют только при изготовлении больших партий поковок одного типоразмера.

3.2. Основной инструмент

для ручной ковки

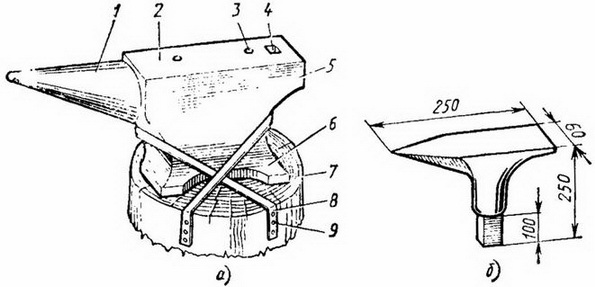

Наковальня (рис. 3.1) представляет собой массивную металлическую опору, на которой куют заготовки.

По конструкции различают безрогие, однорогие и двурогие наковальни. Размеры и масса наковален регламентируются стандартами: безрогих по ГОСТ 11396-75, однорогих по ГОСТ 11397-75, двурогих по ГОСТ 11398-75 и однорогих консольных по ГОСТ 11399-75. Все наковальни рекомендуется изготовлять из стали 45Л с последующей обработкой наличников и рогов до твердости НВ 340-477. Масса наковален: безрогих 96-200 кг, однорогих 70-210 кг, двурогих 100-270 кг, однорогой консольной 95 кг.

Наиболее распространена и удобна для ручной ковки однорогая наковальня (рис. 3.1, а). Рог предназначен для гибки заготовок под различными углами и ковки поковок в виде колец. Наличник 2 является основной рабочей или опорной поверхностью наковальни. На опорной поверхности расположены три сквозных отверстия. Два круглых отверстия 3 диаметром 15 мм предназначены для пробивки отверстий в поковках и квадратное 4 размером 35х35 мм — для установки в него подкладного инструмента и приспособлений. Хвост 5 в виде выступа с прямыми углами предназначается для гибки заготовок под углом 90°. Лапы 6 используют для крепления наковальни.
